Grafana Polystat面板与腾讯云可观测平台的深度融合实践
新钛云服 2026/01/07
引言：监控可视化的新篇章

在云原生时代，有效的监控可视化已成为运维工作的核心。传统的监控面板往往信息过载，关键指标难以快速识别。今天，我们将介绍如何通过Grafana的Polystat面板与腾讯云可观测平台实现深度融合，打造直观高效的云服务健康状态监控大屏。

一、环境准备与基础配置

1.1 腾讯云可观测平台搭建

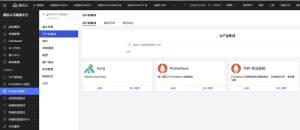

首先在腾讯云可观测平台中完成以下配置：
- 新建prometheus实例和grafana实例
- prometheus实例绑定grafana实例
- 在prometheus实例的集成中心里通过云监控启用所有云产品监控集成（包括CLB、COS、CVM、ES、Nacos、RabbitMQ、MQTT等）
1.2 Grafana环境配置

在Grafana中完成数据源连接：
- 选择对应的Prometheus数据源
- 安装TMP预设面板
- 自动生成各云服务的专业监控面板
二、Polystat面板安装与配置

2.1 插件安装

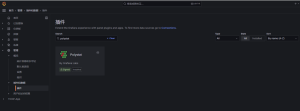

在Grafana中插件中搜索”polystat”进行安装。

2.2 核心优势介绍

Polystat面板相比传统监控面板的优势：
- 六边形可视化：紧凑布局，信息密度高
- 颜色状态映射：一眼识别服务健康度
- 点击穿透：快速钻取详细监控数据
- 多指标聚合：单一面板展示综合状态
三、多云服务Polystat配置实战

3.1 CVM实例监控配置

查询语句配置：
max by (instance_name) ( label_replace(qce_cvm_cpuusage_avg, “metric”, “cpu”, “”, “”) or label_replace(qce_cvm_memusage_avg, “metric”, “mem”, “”, “”) or label_replace(qce_cvm_cvmdiskusage_max, “metric”, “disk”, “”, “”) )
同时查询cvm的cpu、内存和磁盘指标并取最大值

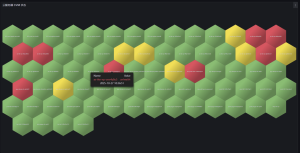

阈值配置：
“mappings”: [ { “options”: { “0”: { “color”: “red”, “index”: 0, “text”: “error” } }, “type”: “value” }, { “options”: { “from”: 0.001, “result”: { “color”: “green”, “index”: 1, “text”: “health” }, “to”: 70 }, “type”: “range” }, { “options”: { “from”: 70.001, “result”: { “color”: “yellow”, “index”: 2, “text”: “warn” }, “to”: 80 }, “type”: “range” }, { “options”: { “from”: 80.001, “result”: { “color”: “red”, “index”: 3, “text”: “unhealth” }, “to”: 100 }, “type”: “range” } ]
当查询结果为0或超过80%显示为红色，需要重点关注，70%到80%显示为黄色，70%以下显示为绿色表示正常

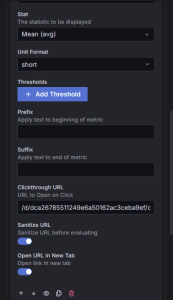

点击跳转配置：
/d/dca26785511249e6a50162ac3ceba9ef/cvm?orgId=1&var-datasource=prom-xxxxx&var-region=All&var-instance_name=${__cell_name}
让每个实例均可以点击跳转到对应的腾讯云服务面板中，并且匹配当前实例名称

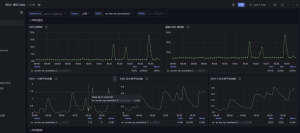

跳转效果：

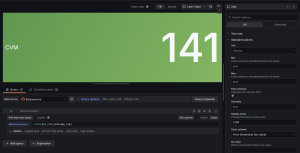

可以再配置一个面板来展示CVM实例总数：
count(qce_cvm_cpuusage_avg)

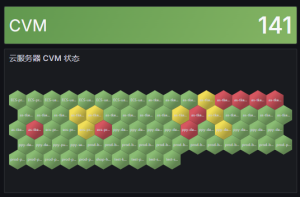

整体效果：

3.2 数据库服务监控

MySQL实例监控：
max by (instance_name) ( label_replace(qce_cdb_cpuuserate_max, “metric”, “cpu”, “”, “”) or label_replace(qce_cdb_memoryuserate_max, “metric”, “memory”, “”, “”) or label_replace(qce_cdb_iops_max, “metric”, “iops”, “”, “”) )
Redis实例监控：
max by (instance_name) ( label_replace(qce_redis_mem_cpuutil_avg, “metric”, “cpu”, “”, “”) or label_replace(qce_redis_mem_memutil_max, “metric”, “mem”, “”, “”) or label_replace(qce_redis_mem_connectionsutil_max, “metric”, “con”, “”, “”) )
3.3 消息队列服务监控

RabbitMQ监控：
max by (instance_name) ( label_replace(qce_amqp_clustertpstotal_sum, “metric”, “tps”, “”, “”) or label_replace(qce_amqp_clusterqueuelag_max, “metric”, “queue”, “”, “”) or label_replace(qce_amqp_clusterconnections_sum, “metric”, “con”, “”, “”) )
四、实战效果展示

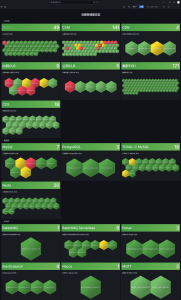

4.1 监控大屏布局设计
+———————————-+ | 云服务健康状态总览 | +———————————-+ | 云实例 | | [CVM] [CDN] [CLB] [COS] | | 数据库 | | [MySql] [PostgreSQL] [Redis] | | 中间件 | | [RabbitMQ] [Pulsar] [ES] [Nacos]| +———————————-+
4.2 状态识别示例
- 绿色六边形：服务健康（指标<70%）
- 黄色六边形：服务警告（70%≤指标<80%）
- 红色六边形：服务异常（指标≥80%）
4.3 点击穿透体验

点击任意六边形，直接跳转到对应的腾讯云预设监控面板，展示该实例的详细监控数据。

五、最佳实践总结

5.1 配置规范
1. 指标选择原则：每个服务选择2-3个核心指标
2. 阈值设置标准：基于业务SLA设定合理阈值
5.2 运维价值
1. 效率提升：快速识别异常服务，减少故障发现时间
2. 资源优化：直观展示资源利用率，指导容量规划
3. 团队协作：统一监控视图，提升团队协作效率
结语

通过Grafana Polystat面板与腾讯云可观测平台的深度融合，我们成功构建了一套直观、高效、易用的云服务健康状态监控体系。这种方案不仅提升了运维效率，更为业务稳定性提供了有力保障。

本文实践基于腾讯云可观测平台和Grafana v10.4.19版本，具体配置可能因环境差异需要适当调整。欢迎在评论区交流实践心得和遇到的问题。
