• 使用 k8s/istio/cert-manager 和 vault 保障应用的 tls 安全

    前言

    Vault 是安全应用维护人员最喜欢的 hashcorp 产品之一 。Vault 是存储机密、证书、管理策略、加密数据等内容的安全工具。Vault 使用受信任的身份集中密码和控制访问权限,以此减少对静态、硬编码凭证的需求。它使用集中托管和受保护的加密密钥来动态和静态加密敏感数据,所有一切均可通过单个工作流和 API 实现。

    Istio 非常重要的一个功能是能够锁定并且保护网格内的来往流量。本文的目的是基于 TLS 启动一个简单的 Web 应用程序,然后使用 Vault 生成对应的安全证书,从而保证 Istio 管理的服务安全

    简单点说,使用 TLS 时候,当您建立连接时,服务器会提供一个公钥,您可以使用此密钥对传输中的数据进行加密,一旦被目标服务器接收,数据将使用私钥解密。为了验证密钥是否有效,可以使用 CA(通常 CA 是付费服务),但我们可以通过 vault 创建一个自签名 CA)。

    现在先让我们忽略 vault,让我们在系统上创建一个测试环境。为此使用 kind (https://kind.sigs.k8s.io/) 来快速创建一个测试环境。

    用 kind 建立一个 kubernetes 集群

    下载 kind 后,我们可以定义一个 kind 配置文件来启动 4 个 worker。我们还可以配置一些端口映射,以确保我们可以直接访问入口网关。

    kind: Cluster
    apiVersion: kind.x-k8s.io/v1alpha4
    nodes:
    - role: control-plane
    extraPortMappings:
    - containerPort: 30725
      hostPort: 8080
      listenAddress: "127.0.0.1"
      protocol: TCP
    - containerPort: 32652
      hostPort: 8443
      listenAddress: "127.0.0.1"
      protocol: TCP
    - role: worker
    - role: worker
    - role: worker
    - role: worker



    使用 kind 来创建我们的集群

    kind create cluster --name chris --config ~/kube.cfg


    节点已启动

    kubectl get nodes
    NAME                  STATUS   ROLES           AGE   VERSION
    chris-control-plane   Ready    control-plane   21h   v1.24.0
    chris-worker          Ready    <none>          21h   v1.24.0
    chris-worker2         Ready    <none>          21h   v1.24.0
    chris-worker3         Ready    <none>          21h   v1.24.0
    chris-worker4         Ready    <none>          21h   v1.24.0


    使用istioctl (
    https://github.com/istio/istio/releases) 命令安装 istio 。首先让我们定义一下配置内容。因为我们在本地运行,所以我们降低了一些资源要求。

    ---
    apiVersion: install.istio.io/v1alpha1
    kind: IstioOperator
    metadata:
      namespace: istio-system
      name: installed-state
    spec:
      components:
        ingressGateways:
          -
            enabled: true
            name: istio-ingressgateway
            namespace: istio-system
        pilot:
          k8s:
            hpaSpec:
              maxReplicas: 2
              minReplicas: 1
            resources:
              requests:
                cpu: 512m
                memory: 512Mi
      profile: default
      values:
        global:
          istioNamespace: istio-system


    安装 istio

    istioctl manifest install -f ~/istio.cfg



    删除默认类型的 istio-ingressgateway 的 service。

    kubectl delete svc istio-ingressgateway -n istio-system



    创建一个 NodePort 服务,从而实现从节点端口访问 istio-ingressgateway 。

    apiVersion: v1
    kind: Service
    metadata:
      labels:
        app: istio-ingressgateway
        istio: ingressgateway
      name: istio-ingressgateway
      namespace: istio-system
    spec:
      type: NodePort
      ports:
      - name: http
        nodePort: 30725
        port: 8080
        protocol: TCP
        targetPort: 8080
      - name: https
        nodePort: 32652
        port: 443
        protocol: TCP
        targetPort: 8443
      selector:
        app: istio-ingressgateway



    应用一下

    kubectl apply -f svc.yml



    此时,istio 应该正常运行。

    kubectl get pods -n istio-system
    NAME                                    READY   STATUS    RESTARTS   AGE
    istio-ingressgateway-5f86977657-qfxrs   1/1     Running   0          21h
    istiod-67db665bd9-4d8nl                 1/1     Running   0          21h



    我们将创建一个虚拟网关进行测试

    apiVersion: networking.istio.io/v1alpha3
    kind: Gateway
    metadata:
      name: gateway
      namespace: istio-system
    spec:
      selector:
        app: istio-ingressgateway
      servers:
      - port:
          number: 8080
          name: http
          protocol: HTTP
        hosts:
        - "*"


    同时应用

    kubectl apply -f gateway.yml


    使用 curl,我们能够从我们客户端去访问 istio 入口。注意:404 是预期的结果,因为我们还没有配置任何应用程序或 istio 虚拟服务。

    curl localhost:8080 -vs
    *   Trying 127.0.0.1...
    * TCP_NODELAY set
    * Connected to localhost (127.0.0.1) port 8080 (#0)
    > GET / HTTP/1.1
    > Host: localhost:8080
    > User-Agent: curl/7.64.1
    > Accept: */*
    >
    < HTTP/1.1 404 Not Found
    < date: Thu, 28 Jul 2022 21:44:50 GMT
    < server: istio-envoy
    < content-length: 0
    <
    * Connection #0 to host localhost left intact
    * Closing connection 0



    我们不仅连接了(即使我们得到了 404 ),而且您可以看到服务器是 istio-envoy 响应,这意味着 envoy 正在处理流量。

    最后一步,让我们创建一个命名空间并将其标记为 istio 注入以供将来工作。

    kubectl create ns web
    kubectl label namespace web istio-injection=enabled --overwrite



    安装 Vault

    如果这是一个生产环境,我们会按照严格标准去调整以及安装 vault,但当前只是一个一次性的测试环境,所以我们不做任何优化调整。

    使用 helm 安装 Vault Chart

    kubectl create namespace vault
    helm repo add hashicorp https://helm.releases.hashicorp.com
    helm install vault hashicorp/vault --namespace vault



    Vault pod 启动了,但它还没有就绪,因为它当前处于锁定状态。在 pod 中执行以下命令以解封。

    kubectl -n vault exec vault-0 -- vault operator init -key-shares=1 -key-threshold=1 -format=json > /tmp/token.json



    从 /tmp/token.josn 中取出 unseal_keys_b64 密钥,并使用它来解封 vault。

    kubectl exec -n vault vault-0 -- vault operator unseal <key>



    现在,vault 应该已解封并处于就绪状态。

    kubectl get pods -n vault
    NAME                                    READY   STATUS    RESTARTS   AGE
    vault-0                                 1/1     Running   0          6m28s
    vault-agent-injector-5d4c695bf4-zzgq5   1/1     Running   0          6m29s



    现在,我们可以使用 port-forward 来转发访问 vault,并使用可以在 /tmp/token.json 中找到的根令牌登录 vault。

    kubectl port-forward vault-0 8200 -n vault
    # Open a browser to localhost:8200



    现在 vault 已准备就绪,让我们创建一个新的 secret engine,启用新 engine -> PKI Certificates,我使用的是 pki/ 路径。或者,如果启用了 cli,您可以使用以下命令

    vault secrets enable pki



    将 vault 二进制文件下载到您本地并设置 vault 地址和令牌。

    brew install vault
    export VAULT_ADDR=http://127.0.0.1:8200
    export VAULT_TOKEN=<key>



    现在我们可以从 cli 与 Vault 进行交互了

    vault status
    Key             Value
    ---             -----
    Seal Type       shamir
    Initialized     true
    Sealed          false
    Total Shares    1
    Threshold       1
    Version         1.10.3
    Build Date      n/a
    Storage Type    file
    Cluster Name    vault-cluster-d4e826eb
    Cluster ID      76196d6e-0033-b892-4826-2674b6befe23
    HA Enabled      false



    我们想给 istio 一个证书以供 CA 验证,所以让我们在 Vault 中创建一个。首先调整一些租期时间(10 年)。

    vault secrets tune -max-lease-ttl=87600h pki



    创建一个名为 allowit 的角色,然后定义要发送到 CA 的 CSR 的路径。本处将使用域名 somecompany.com 进行所有测试。

    # create a role
    vault write pki/roles/allowit allow_any_name=true
    # generate
    vault write -field=certificate pki/root/generate/internal \
         common_name="somecompany.com" \
         issuer_name="root" \
         ttl=87600h > ca.crt
    # config
    vault write pki/config/urls \
    issuing_certificates="$VAULT_ADDR/v1/pki/ca" \
    crl_distribution_points="$VAULT_ADDR/v1/pki/crl"



    我们当前在做的是为访问路径设置角色以与 CA 一起使用。

    现在是时候获得中间证书了。CA 虽然很不错,它确认了证书属于正确的人,但它有很大的权力。中间证书基本上是一种从另一个 CA 创建 CA 的方法。最佳做法是使用中间证书。根证书将能够撤销任何中间 CA。

    但如下所见,步骤类似,我们现在使用的是 pki_int 路径。

    vault secrets enable -path=pki_int pki
    vault secrets tune -max-lease-ttl=43800h pki_int
    vault write -format=json pki_int/intermediate/generate/internal \
         common_name="somecompany.com Intermediate Authority" \
         issuer_name="somecompany-intermediate" \
         | jq -r '.data.csr' > pki_intermediate.csr
    vault write -format=json pki/root/sign-intermediate \
         issuer_ref="root" \
         csr=@pki_intermediate.csr \
         format=pem_bundle ttl="43800h" \
         | jq -r '.data.certificate' > intermediate.cert.pem



    仍然使用 somecompany.com 域名,确保颁发者名称与根 CA 和中间 CA 的颁发者名称相同(在此示例中仅称为 root)。

    将签名的证书写回 vault 。

    vault write pki_int/intermediate/set-signed certificate=@intermediate.cert.pem



    现在我们的 CA 和中间证书已经创建好了。我们应该为它创建一个角色。

    vault write pki_int/roles/example-dot-com \
    issuer_ref="$(vault read -field=default pki_int/config/issuers)" \
    allowed_domains="somecompany.com" \
    allow_subdomains=true \
    max_ttl="720h"



    目前,我们都准备好了!我们已经创建了一个带有 vault 的 CA 和中间 CA!

    让我们测试一下!让我们向 vault 申请 chris.somecompany.com 的 24 小时有效证书。(这将返回 CA、证书和私钥)

    vault write pki_int/issue/allowit common_name="chris.somecompany.com" ttl="24h"



    本处只关心证书,所以将上面命令返回的base64复制并粘贴到一个临时文件中,然后使用openssl 进行检查。

    openssl x509 -in site -text | head -n 10
    Certificate:
        Data:
            Version: 3 (0x2)
            Serial Number:
                4f:87:f9:6f:eb:68:db:2a:39:f5:06:1e:43:32:98:04:32:2e:df:4d
        Signature Algorithm: sha256WithRSAEncryption
            Issuer: CN=somecompany.com Intermediate Authority
            Validity
                Not Before: Jul 29 20:32:09 2022 GMT
                Not After : Jul 30 20:32:39 2022 GMT
            Subject: CN=chris.somecompany.com
            Subject Public Key Info:
                Public Key Algorithm: rsaEncryption



    从上面的输出可以看出,证书有效期为 24 小时,对 chris.somecompany.com 有效,包含我们要求的所有内容!

    目前的操作都是通过命令行,忽略使用 vault UI,但我们也可以使用 UI 来执行上述所有步骤。例如,我们可以在 UI 上看到我们的证书。

    Cert manager

    kubernetes、istio 和 vault 就这样配置好了。我们的最终目标是启动一个使用 vault 的 TLS 证书的应用程序。

    Cert-manager (https://cert-manager.io/) 允许我们向 kubernetes secret api 请求和写入证书。然后 istio 将这些证书与网关 crd 一起使用。

    使用 helm 安装Cert-manager

    helm repo add jetstack https://charts.jetstack.io
    helm repo update
    kubectl apply -f https://github.com/cert-manager/cert-manager/releases/download/v1.9.1/cert-manager.crds.yaml
    helm install \
      cert-manager jetstack/cert-manager \
      --namespace cert-manager \
      --create-namespace \
      --version v1.9.1



    当前可以确认 pod 已在 cert-manager 命名空间中启动,我们也可以看到 cert-manager crds 被创建了。

    kubectl get crd | grep cert
    certificaterequests.cert-manager.io        2022-07-29T20:59:11Z
    certificates.cert-manager.io               2022-07-29T20:59:11Z
    challenges.acme.cert-manager.io            2022-07-29T20:59:11Z
    clusterissuers.cert-manager.io             2022-07-29T20:59:11Z
    issuers.cert-manager.io                    2022-07-29T20:59:11Z
    orders.acme.cert-manager.io                2022-07-29T20:59:11Z



    当前 cert-manager 已经启动并运行,它如何对 vault 进行身份验证?Authrole 允许我们设置一个密钥来与 vault 对话。

    通过如下命令启用审批

    vault auth enable approle



    创建 policy.hcl 文件,它可以访问 pki/ 和 pki-int 路径

    #policy.hcl
    path "pki*" {  capabilities = ["create", "read", "update", "delete", "list", "sudo"]}



    写入 vault

    vault policy write pki_policy policy.hcl



    创建一个 certmanager 角色,该角色附加到 pki_policy vault策略

    vault write auth/approle/role/certmanager secret_id_ttl=8760h token_num_uses=0 token_ttl=20m token_max_ttl=30m secret_id_num_uses=0 policies=pki_policy



    我们现在有一个 role_id

    vault read auth/approle/role/certmanager/role-id
    Key        Value
    ---        -----
    role_id    bb3cdc37-9fe0-f99f-99d4-1ff80d26ab1d



    让我们来写入一个 secret

    vault write -f auth/approle/role/certmanager/secret-id



    这将返回一个 secret_id(你的密钥),获取,base64 ,然后创建一个 kubernetes secret并上传

    apiVersion: v1
    kind: Secret
    type: Opaque
    metadata:
     name: cert-manager
     namespace: istio-system
    data:
     secretId: <base64 key>



    看起来内容比较多,但我们所做的只是告诉 Vault 创建一个密钥。我们可以使用此密钥进行身份验证以进行保管。

    配置 cert-manager

    现在 cert-manager 可以与 vault 通信,让我们配置 cert-manager。

    issuer 用于与 vault 对话,传递我们的应用角色密钥和路径。

    本处,我们将所有这些东西都放在了 istio-system 命名空间中。

    ---
    apiVersion: cert-manager.io/v1
    kind: Issuer
    metadata:
       name: istio
       namespace: istio-system
    spec:
       vault:
         path: pki_int/sign/allowit
         server: http://vault-internal.vault.svc.cluster.local:8200
         auth:
           appRole:
             path: approle
             roleId: "bb3cdc37-9fe0-f99f-99d4-1ff80d26ab1d"
             secretRef:
               name: cert-manager
               key: secretIda



    然后我们创建一个证书 CRD 来定义我们的证书信息并告诉它把我们生成的证书放在哪里(在这个例子中是 my-cert )。

    ---
    apiVersion: cert-manager.io/v1
    kind: Certificate
    metadata:
     name: istio
     namespace: istio-system
    spec:
     secretName: my-cert
     issuerRef:
       name: istio
     commonName: chris.somecompany.com
     dnsNames:
     - chris.somecompany.com



    等待 30s ,如果没有意外,那么 cert-manager 将去 vault 请求一个证书,并将其保存为一个可以使用的密钥。

    kubectl -n istio-system get Issuer
    NAME    READY   AGE
    istio   True    5m34s
    kubectl -n istio-system get Certificate
    NAME    READY   SECRET    AGE
    istio   True    my-cert   5m57s



    最重要的是,我们的证书是否已准备好用作 kubernetes secret?

    kubectl -n istio-system get secret my-certNAME      TYPE                DATA   AGEmy-cert   kubernetes.io/tls   3      6m43s



    在这个过程中,可以通过 kubectl describe 命令来查看详细信息。。

    创建示例应用

    一切准备就绪,让我们在 web 命名空间中启动一个 nginx pod 虚拟服务。请记住,我们标记了命名空间,因此该命名空间内启动的 pod 也将获得 istio sidecar。

    kubectl -n web create deploy nginx --image=nginx --port 80
    kubectl -n web expose deploy nginx --port 80



    对于 istio,我们需要一个 VirtualService 来进行路由。

    apiVersion: networking.istio.io/v1alpha3
    kind: VirtualService
    metadata:
      name: nginx
      namespace: web
    spec:
      gateways:
      - istio-system/https
      hosts:
      - "chris.somecompany.com"
      http:
      - route:
        - destination:
            host: nginx



    此外,创建一个使用我们来自 vault 的新证书的网关

    ---
    apiVersion: networking.istio.io/v1alpha3
    kind: Gateway
    metadata:
      name: https
      namespace: istio-system
    spec:
      selector:
        app: istio-ingressgateway
      servers:
      - port:
          number: 8443
          name: https
          protocol: HTTPS
        hosts:
        - "chris.somecompany.com"
        tls:
          mode: SIMPLE
          credentialName: my-cer



    在真实环境中,我们会在 istio ingress 前面添加一个负载均衡器,但是因为我们使用的是 kind,所以本处会将主机添加到 /etc/hosts 并进行端口转发。

    kubectl -n istio-system port-forward istio-ingressgateway-5f86977657-qfxrs 8443



    在我们点击页面之前,让我们从 k8s 中获取公共 CA 并信任它。

    kubectl -n istio-system get secret my-cert -o json | jq -r '.data["ca.crt"]' | base64 -d > ca.crt
    open ca.crt
    # mark as always trust

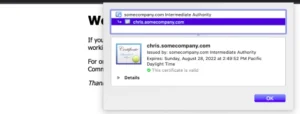

    在浏览器中打开,我们现在可以使用由 vault 签名的有效 TLS 证书访问我们的 nginx 服务器 (
    https://chris.somecompany.com:8443)!



    总结

    通过本文,我们学习了如何使用 vault 来保存证书等密钥信息,如何使用 cert-manager 来申请免费的证书以及 istio 如何去使用这些信息,最终实现了一个基于 istio 的安全 web 应用。

    «
    »
以专业成就每一位客户,让企业IT只为效果和安全买单

以专业成就每一位客户,让企业IT只为效果和安全买单
