今天我们来了解一下ZStack的裸金属，提到裸金属服务，很多人从字面上可能对其不是很了解，其实早在之前的私有云OpenStack平台，就已经推行了Ironic裸金属服务，而且在去年的最新Rocky版本中，更是对裸金属服务进行了加强。于此同时的ZStack在2.6.0版本，也推出裸金属纳管服务。那么这令人注目的裸金属服务究竟是什么呢？
首先让我们来了解一下裸金属服务的由来，近年来由于国内外云计算市场的快速发展，许多企业纷纷将自身业务迁至云端。不再将业务部署在自己自身的机房环境中，这样带来的好处就是省去了一部分的人工维护成本，转而由第三方云供应商来提供基础环境。
而且一般来说硬件资源在很多情况下是没有被充分利用的，比如我们日常在使用自己的电脑时，实质上就是在使用它的CPU、内存、以及在硬盘上运行的操作系统等。当我们查看这些资源的使用率时，通常会发现，CPU和内存大部分是闲置的。特别是CPU，其利用率通常不到10%。那么，有没有可能不让一个操作系统单独控制一台机器，而是在一台机器上安装多个操作系统，并且让它们同时地运行，把被闲置的资源利用起来呢？答案是有，相信很多人都曾经在自己的Windows电脑上安装VMware workstation，并且安装了多个虚拟机，每个虚拟机都拥有自己的操作系统，它们可以同时运行，并且不互相干扰，就实现了自己硬件电脑的虚拟化，可以把一台物理服务器虚拟化为多台虚拟服务器。所以说，这种通过管理程序（VMwareworkstation等）把硬件的机器、同操作系统分开的过程，就是虚拟化。当我们将业务运行在云端时，可以做到按需求选取最合适的规模，将资源的利用率使用到最大。这些资源不仅仅包括CPU、内存、操作系统，还包括网络，ip，安全组等。
但是，并不是所有业务都适合在云端虚拟机上运行的，比如一些高性能的计算任务，如果运行在虚拟机上，就达不到在物理机上的效果。于是就需要裸金属服务，简单来说，裸金属服务就是为应用提供专属的物理服务器，保障核心应用的高性能和稳定性。ZStack早在2.6.0版本，在高级功能中以单独的功能模块形式，推出了裸金属服务。支持自定义安装操作系统，并提供裸金属主机的全生命周期管理。裸金属服务在以下几个方面拥有巨大优势：
1、高性能计算； 2、无法使用虚拟化的计算任务； 3、数据库主机； 4、单租户、专用硬件、安全性、可靠性以及其它需求。

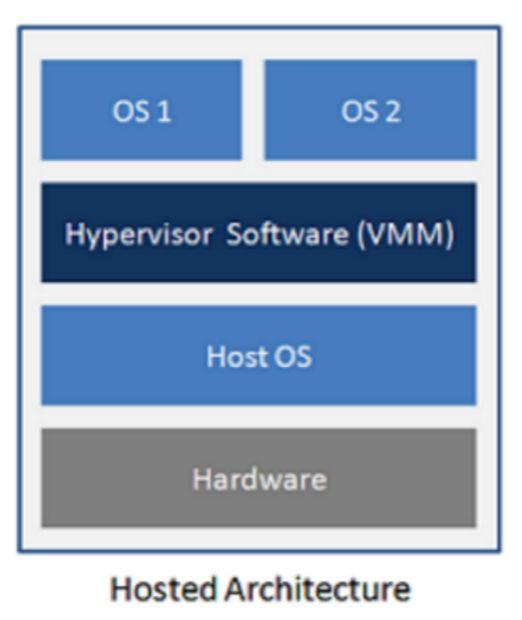

ZStack作为一套产品化创新开源云计算IaaS平台,它可以为企业用户提供私有云和混合云服务，当我们在ZStack中部署裸机，用到的就是ZStack的高级功能-裸金属服务，即直接控制物理机进行硬件部署操作，我们一般熟知的虚拟机（宿主型）是通过Hypervisor来部署的。如下图，Hypervisor是一种运行在物理服务器和操作系统之间的中间软件层,可允许多个操作系统和应用共享一套基础物理硬件，因此也可以看作是虚拟环境中的”元”操作系统，它可以协调访问服务器上的所有物理设备和虚拟机，也叫虚拟机监视器VMM(Virtual Machine Monitor)。当服务器启动并执行Hypervisor时，它会给每一台虚拟机分配适量的内存、CPU、网络和磁盘，并加载所有虚拟机的客户操作系统。
相比之下，裸金属服务就是传统形式，直接将OS部署在Hardware上，没有VMM这一层的损耗，性能更加优秀。
裸金属服务的优势不言而喻，现在的各大公有云厂商也纷纷推出了自己的裸金属服务，作为私有云的ZStack也不甘示弱。现在我们暂时不考虑之后裸金属部署后的性能优势，单从部署方面来说，如何像部署虚拟机一样去部署物理机呢？
ZStack可为应用提供专属的物理服务器，保障核心应用的高性能和稳定性。它可以直接对物理机执行节点级别管理，进行物理机节点的添加、删除，进行电源管理，部署系统等操作。在完成基本的服务器上架以及相关准备工作后，(注意这里的相关准备工作,是我们是否能顺利控制裸金属设备的关键前提，后面会详细介绍)，管理员可在UI界面批量部署裸金属设备，部署完成后可使用裸金属设备创建裸金属主机，支持自定义安装操作系统，并对裸金属主机进行全生命周期管理。
简单来说，我们在这里可以认为裸金属服务，就是为服务器裸机安装相应的操作系统，并且获取其配置信息，最后实现对裸金属主机的生命周期控制，比如：开关机重启等操作。而且对于整个操作过程而言，前提只需要服务器主机有网络并且通电就可以。
裸金属管理服务的基本原理是：PXE服务器提供DHCP服务和TFTP服务，指示多台裸金属设备由PXE网卡启动并分配动态IP，裸金属设备从PXE服务器中下载相关软件包，用于裸金属主机的系统安装。

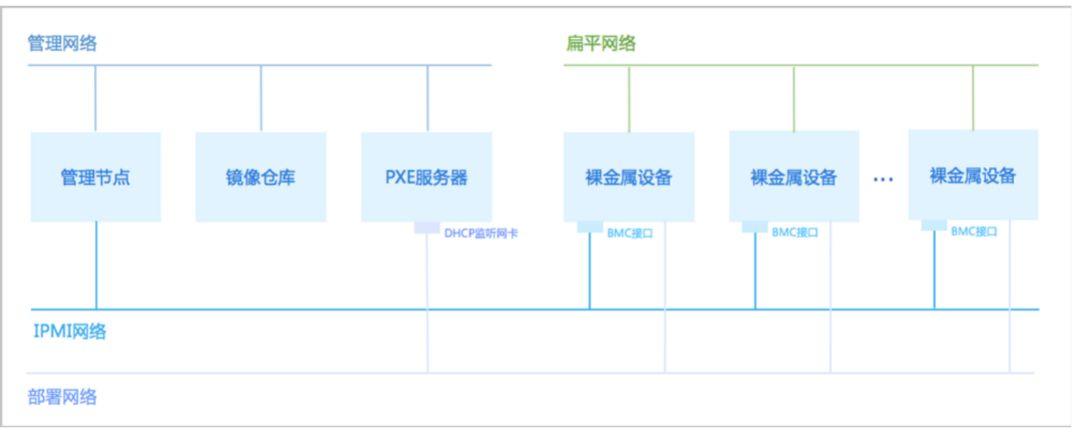

裸金属管理网络拓扑所示：（官方）
1.管理节点与管理网络（Management Node）：需提前规划管理网络，要求镜像仓库、PXE服务器均与管理节点连通。管理节点作为安装系统的物理主机，提供ZStack的UI管理、云平台部署功能。一般是安装ZStackiso镜像的主机，通过前端的dashboard界面，进行图形化管理。
2.镜像仓库：也位于管理网络网段之下，为裸机（可认为没有安装操作系统的新机器）提供多种操作系统镜像文件。在ZStack中，镜像支持本地与URL导入。
3.PXE(preboot execute environment，预启动执行环境)，支持通过网络从远端服务器下载映像，并由此支持通过网络启动操作系统，在启动过程中，终端要求服务器分配IP地址，再用TFTP服务协议下载一个启动软件包到本机内存中执行，由这个启动软件包完成终端(客户端)基本软件设置，从而引导预先安装在服务器中的终端操作系统。PXE可以引导多种操作系统。
可以概括认为ZStack的PXE服务器包含二大功能：其一就是DHCP服务（指示多台裸金属设备由PXE网卡启动并分配动态IP），其二就是TFTP服务（裸金属设备从PXE服务器中下载相关软件包，用于裸金属主机的系统安装）。
4. 部署网络，确保裸金属设备的PXE网卡与PXE服务器的DHCP监听网卡通过部署网络连通。可以说就是安装操作系统用的，它的独立性适用于生产环境(优先独立配置)，也可以以管理网络作为部署网络。
5. IPMI网络，确保管理节点与裸金属设备的BMC接口通过IPMI网络连通。IPMI的核心是BMC，即基板管理控制器，其并不依赖于服务器的处理器、BIOS或操作系统来工作，是一个单独运行的无代理管理子系统，只要有BMC与IPMI固件（运行在ROM里的只读程序）其便可开始工作，BMC通常是一个安装在服务器主板上的独立板卡。在工作时，所有的IPMI功能都是向BMC发送命令来完成的。
所以需要配置裸金属设备IPMI并规划IPMI网络：
实现裸金属设备的带外控制（通过不同的物理通道传送管理控制信息和数据信息，两者完全独立，互不影响。），要求裸金属设备配备BMC接口（现在一般都有），并提前为每台裸金属设备配置好IPMI地址、端口、用户名和密码。

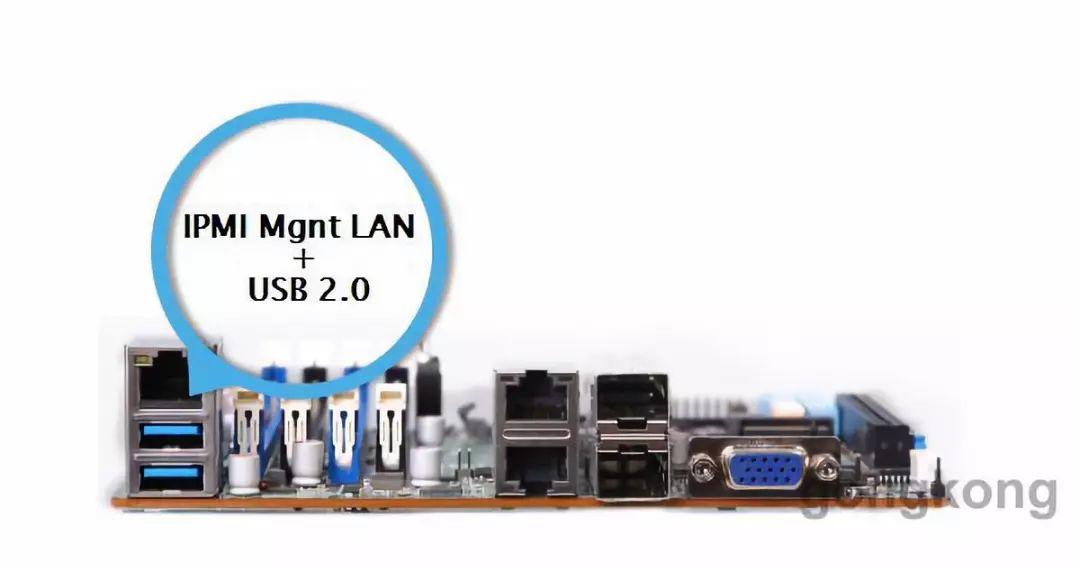

正因为IPMI的独立性，我们在进行裸机操作时，可以对其进行控制。当裸机安装完成，操作系统正常使用时才进行数据信息处理。正如上面所说的，通过不同的物理通道传送管理控制信息和数据信息。如下图（来自网络）：IPMI接口与服务器一般网络接口在不同位置。
规划IPMI网络后，管理节点与裸金属设备的BMC接口可以通过IPMI网络连通，并且admin用户可在之后的UI界面完成所有裸金属设备的批量部署。
6. 其它网络。
支持扁平网络场景，同一个二层网络上的裸金属主机和云主机之间可互相访问，无需通过网关进行路由，需提前将裸金属设备所在的裸金属集群挂载到相应的二层网络。
此次操作流程，将管理节控制节点与PXE服务器部署在同一个节点，并且管理网络与部署网络为同一个网络。如果有条件，建议在生产环境中依照官方拓扑图部署。
4.1 准备工作
为保证批量部署裸金属设备的顺利进行，需提前做好以下准备工作：
1. 手动安装管理节点，并安装相应许可证；即需要先安装好ZStack环境，并保证在ZStack环境中可以使用裸金属服务。

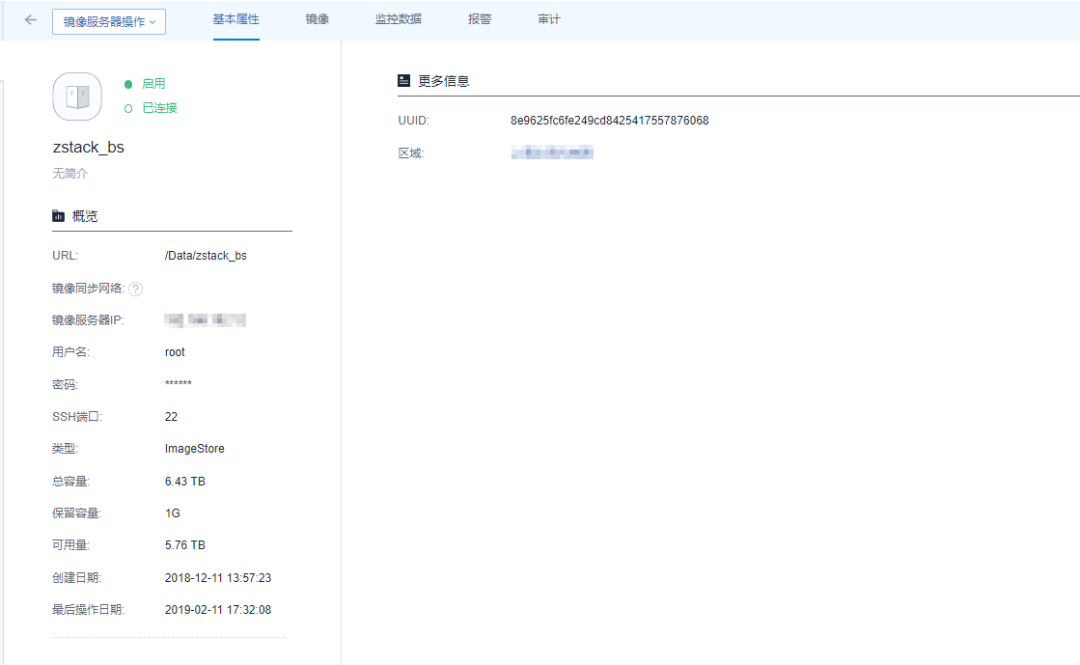

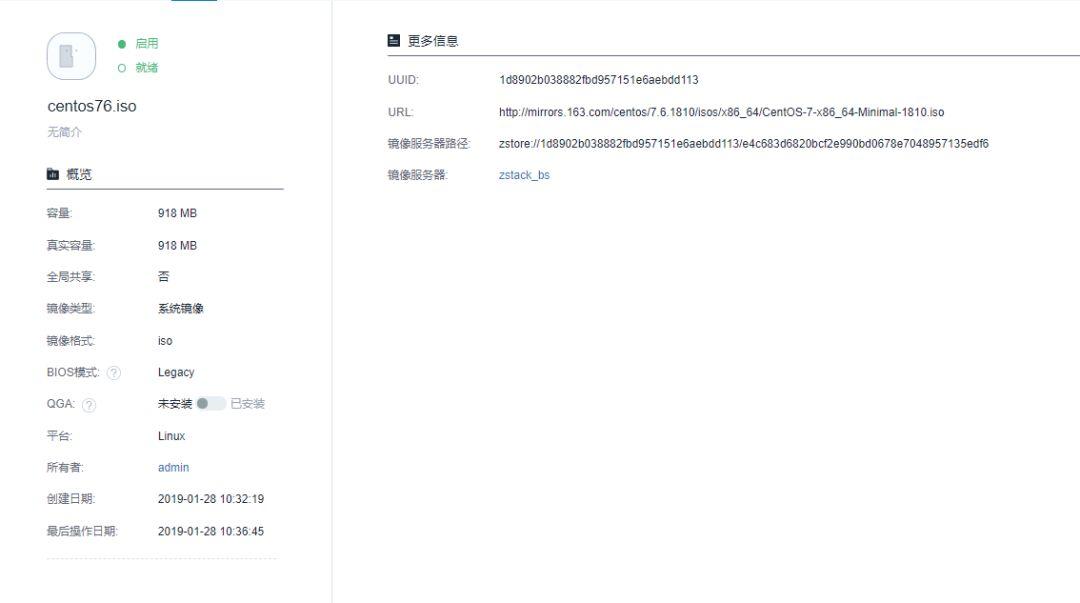

2. 在镜像仓库中准备若干ISO镜像，用于裸金属主机的系统安装。（此处的镜像服务器单独部署，镜像BIOS模式为legacy）

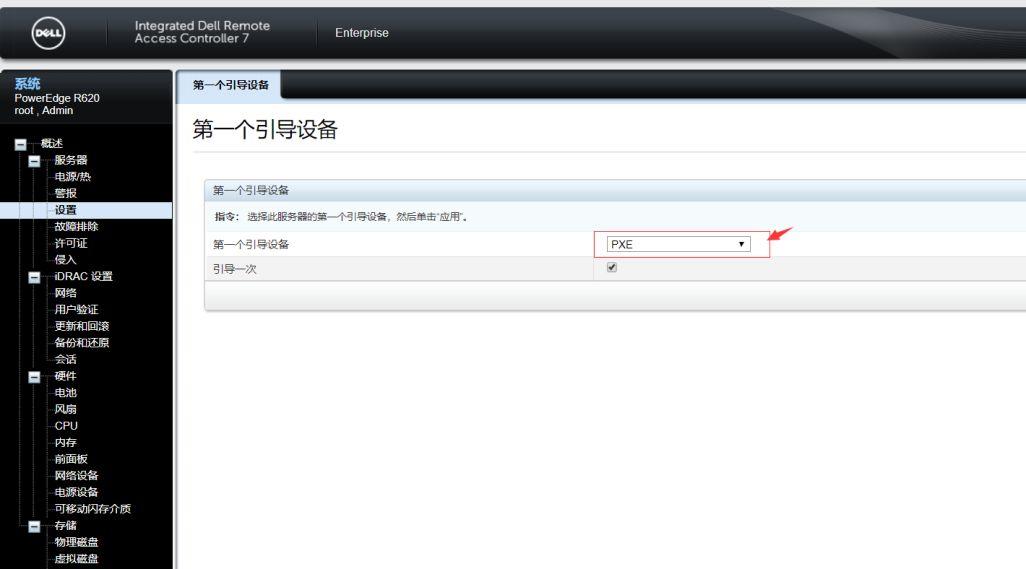

3. 进入裸金属设备BIOS启用PXE（可以自己进入裸金属设备BIOS开启）
提前进入每台裸金属设备的BIOS，确认其连接部署网络的网卡开启PXE功能。对于部分机型，还需确保该PXE网卡为首张启动网卡，或确保（启动顺位）在PXE网卡之前的所有网卡均关闭PXE功能，同时需确保裸金属设备的启动模式为Legacy。
4. 规划部署网络
要求PXE服务器的DHCP监听网卡是一个独立的、有IP地址的网卡，对外提供稳定的DHCP服务。

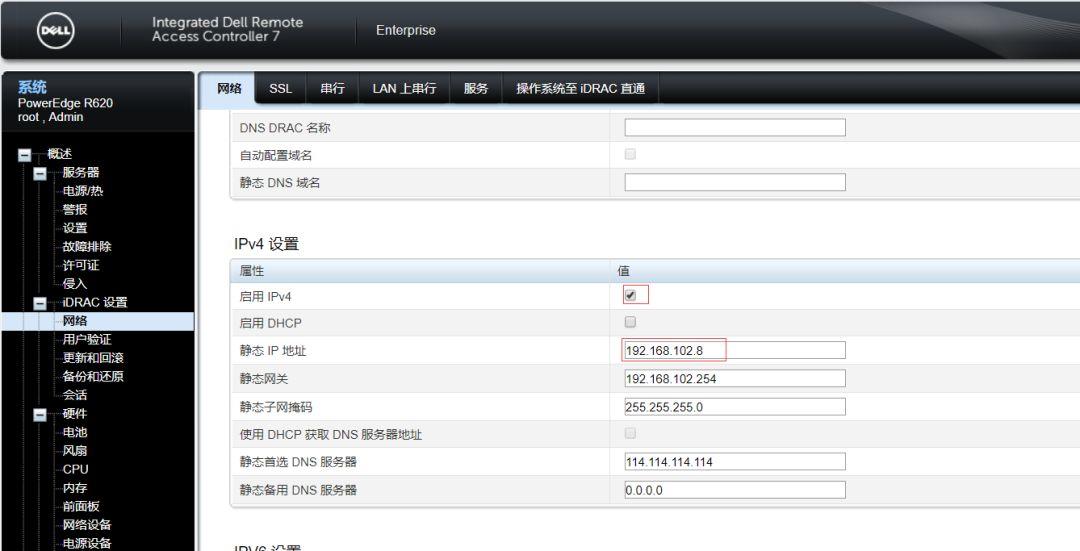

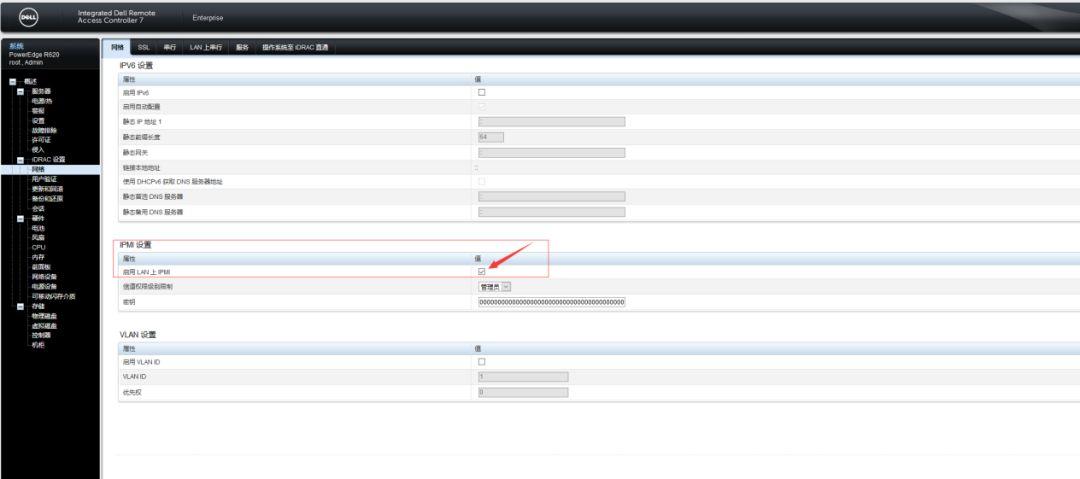

5. 配置裸金属设备IPMI并规划IPMI网络
提前规划IPMI网络，确保管理节点与裸金属设备的BMC接口通过IPMI网络连通。
这样通过IPMI网络，admin就可在UI界面完成所有裸金属设备的批量部署；并且管理节点可远程控制裸金属设备的开关机、网络启动、磁盘启动等行为。
6. 其它网络（可选）
如果裸金属主机需要与云虚拟主机进行交互的话。可以在一个扁平网络下，设置二类主机互通。
准备工作完成后，admin可登录管理节点界面(ZStack的dashboard界面)，进行接下来的操作。
4.2 创建裸金属集群，为裸金属设备提供单独的集群管理（和云主机区分开来）。
裸金属集群可以为裸金属设备提供单独的集群管理。注意：一个裸金属集群只允许挂载一个部署服务器。

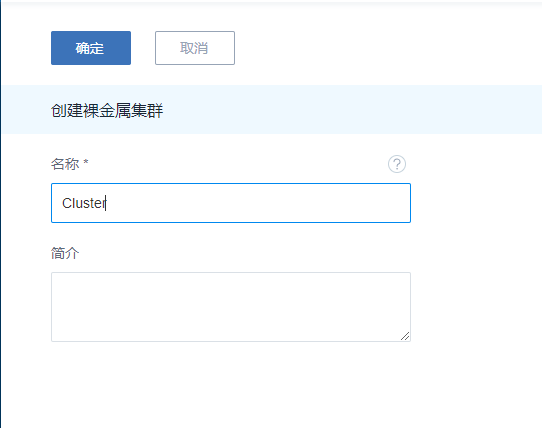

创建界面如下图，创建完成后，默认启动。

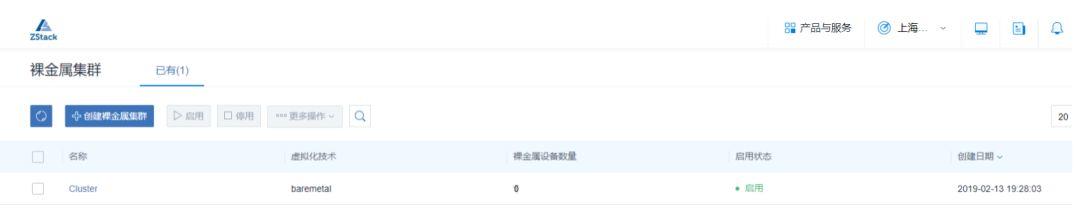

创建完成如下图：
4.3 创建部署服务器，为裸金属设备提供PXE服务和控制台代理服务。
本次与管理节点合并，但独立部署PXE服务器，可以满足多管理节点物理机高可用场景需求，且避免单点故障，大幅提升部署效率。然后将部署服务器挂载到裸金属集群中。

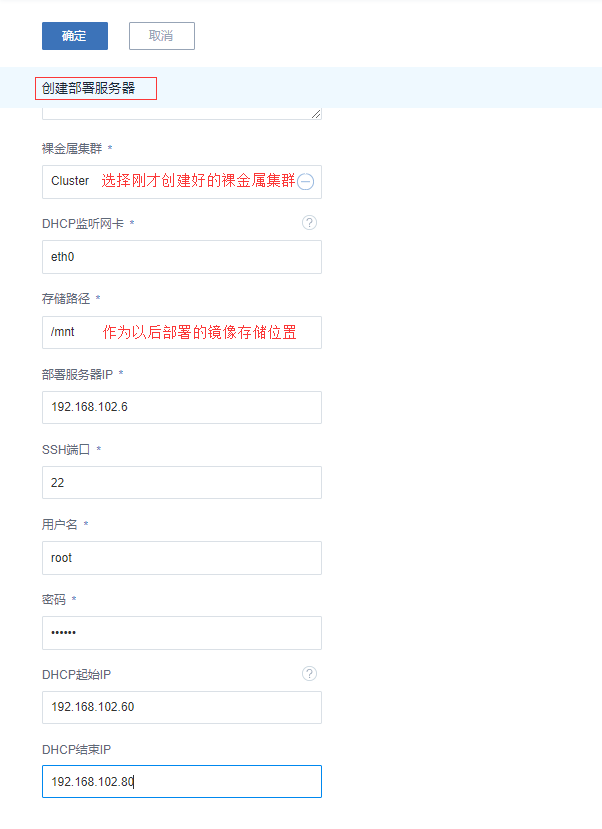

如下图所示：DHCP服务（为裸金属设备由PXE网卡启动并分配动态IP），TFTP服务（裸金属设备从PXE服务器中下载相关软件包，用于裸金属主机的操作系统安装）。

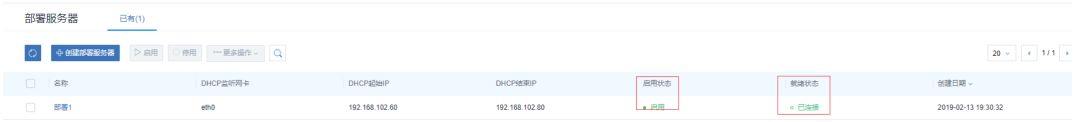

创建完成后如下图所示：

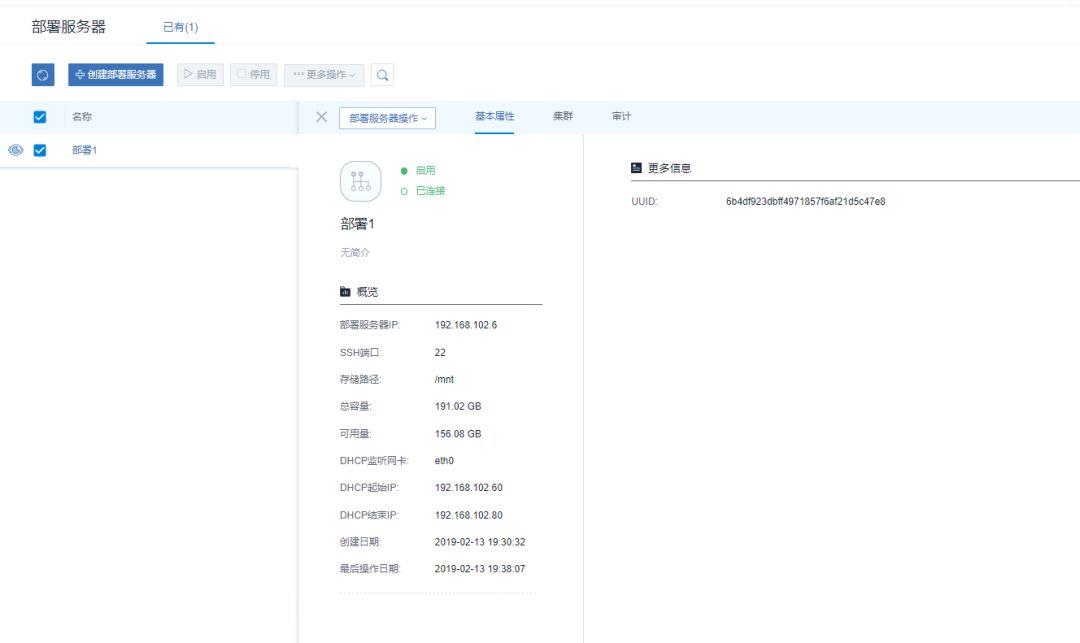

同时，点击部署服务器可看到属性信息：
4.4 添加裸金属设备
裸金属设备：就是待安装操作系统的裸金属服务器，通过BMC接口以及IPMI配置进行唯一识别。

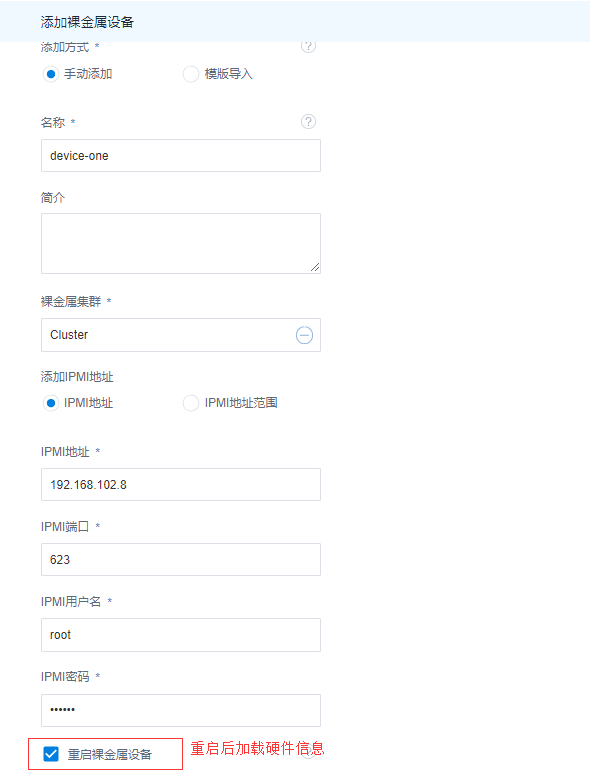

需要填写IPMI网络，这样管理节点可远程控制裸金属设备的开关机、网络启动、磁盘启动等行为。创建如下图：

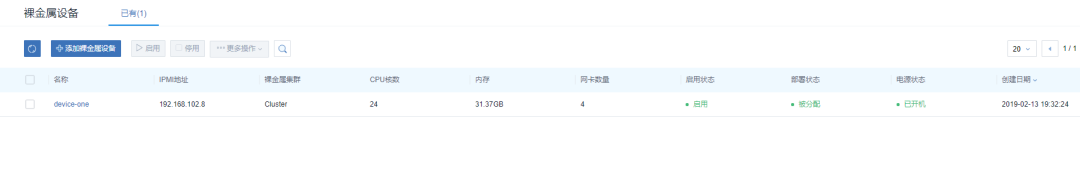

创建完成后，如下图所示，可以看到已经获取到了硬件信息。
此时这里可以打开控制台，直接跳转至该裸金属设备的IPMI管理界面（登录界面），输入之前已配置好的IPMI用户名和IPMI密码，即可从ZStack界面跳转登录。
4.5 创建裸金属主机，进行自定义安装操作系统。

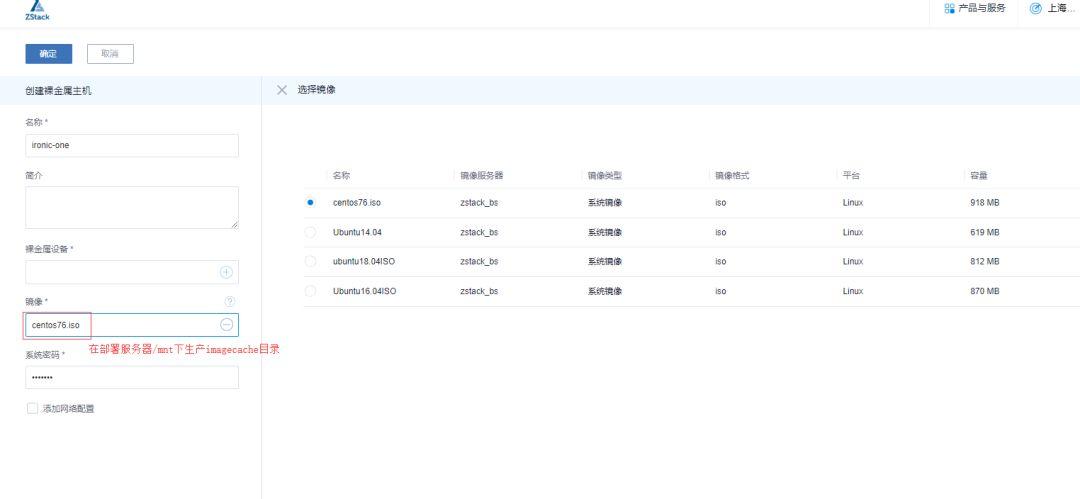

裸金属主机：即已安装操作系统的裸金属服务器，裸金属设备部署完成后可用于创建裸金属主机。创建界面如下，需要注意的是裸金属主机创建完成后会自动重启，然后根据所选镜像开始安装操作系统；

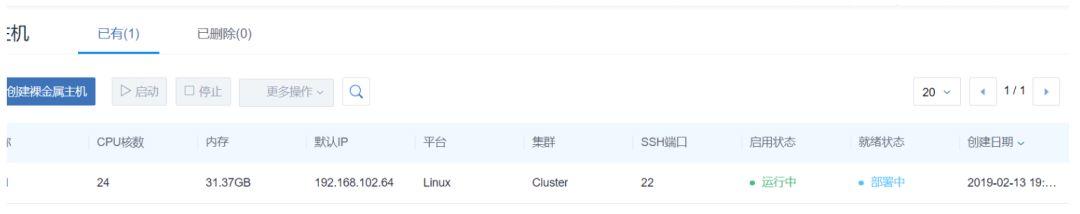

创建过程中，裸金属主机的状态会暂时显示为部署中。

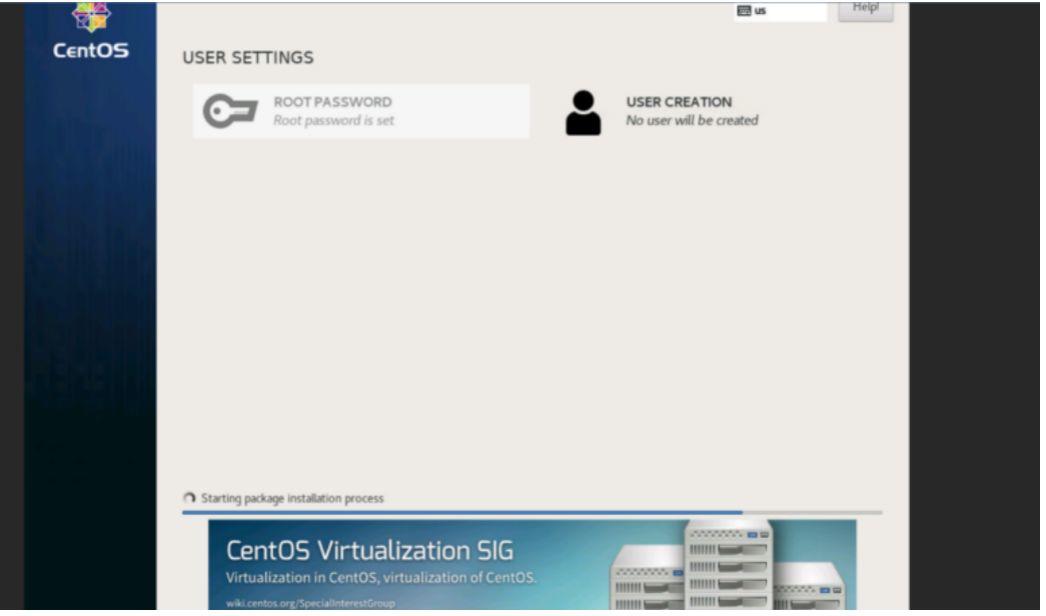

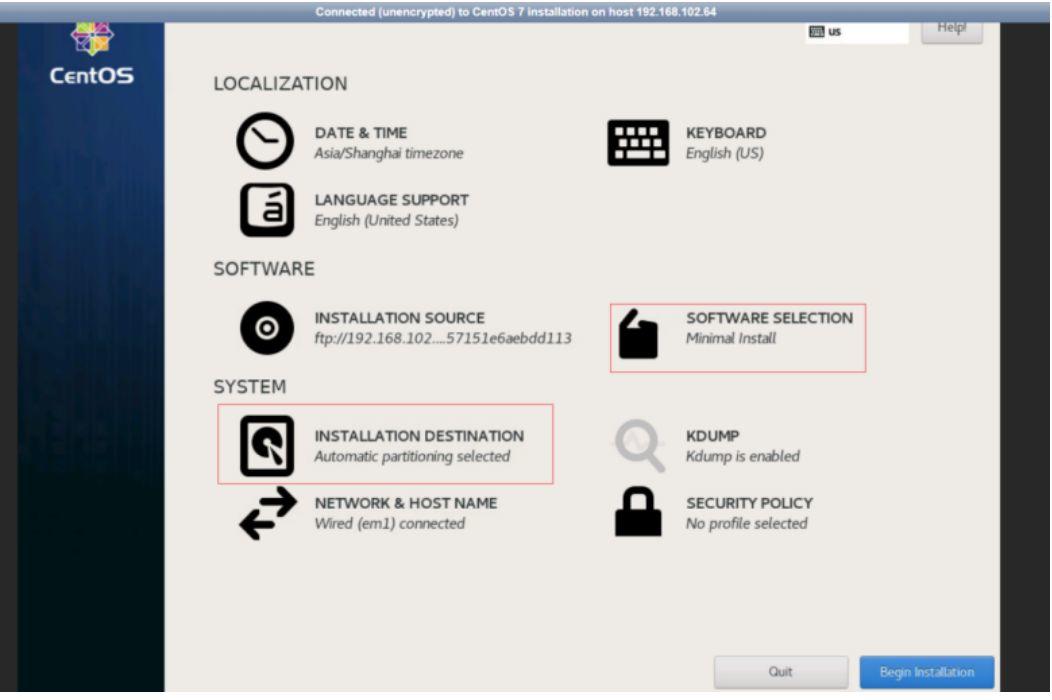

这时我们需要打开控制台，进入系统安装界面，手动进行相关配置。如下图：
部署完成后，裸金属主机自动重启，就绪状态显示为已部署。

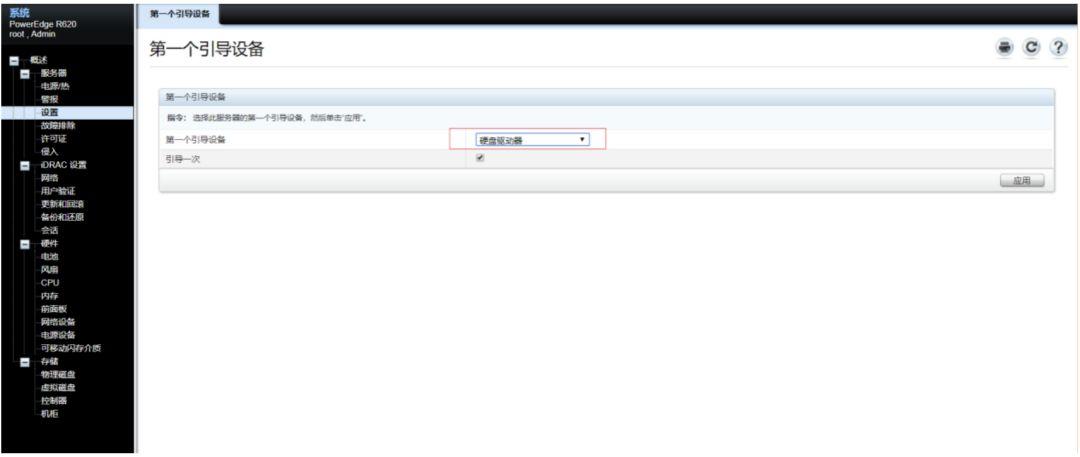

需要注意的是，自动重启时，主机已经安装好操作系统，此时的启动应该从硬盘启动，而不是之前的网卡启动，可以登录裸金属设备的控制台，设置第一个引导设备为磁盘驱动器，确保主机从正确的地方启动，否则有可能导致主机无限重启。

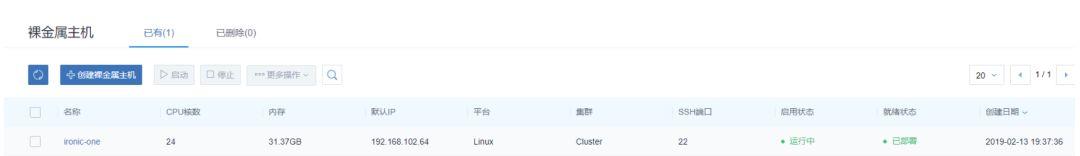

重启完成后，如下图所示，主机处于正常运行状态。

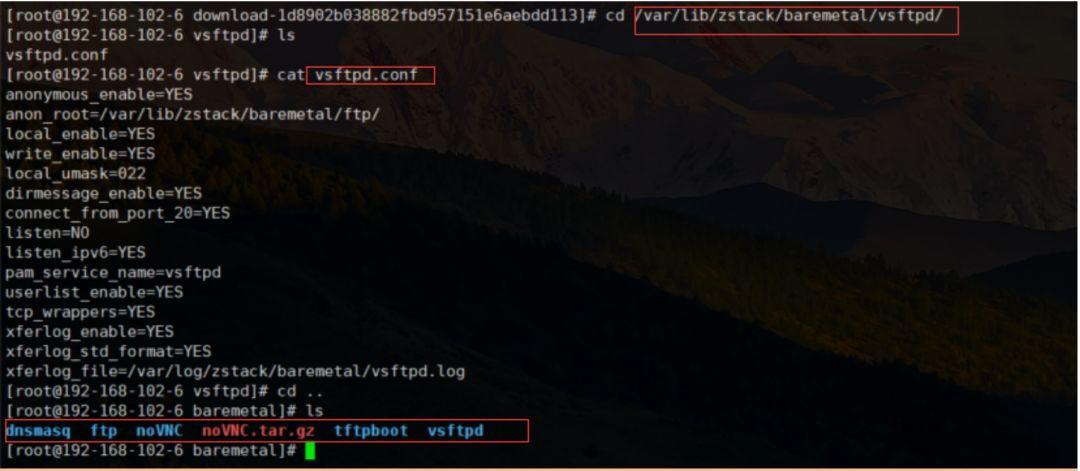

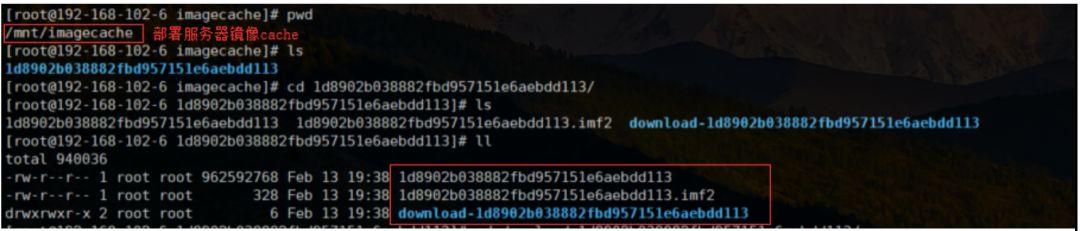

在部署服务器上，可以看到镜像的缓存位置以及此过程中DHCP服务与TFTP服务。这里的部署服务器就相当于一个PxeServer。裸金属主机会发送DHCP广播请求，然后DHCP服务器向主机提供可用的IP地址并告知主机TFTP服务器的地址，之后TFTP向客户机提供内核，驱动及引导文件，最后通过TFTP获得安装文件，而安装时的参数由cfg文件来提供。

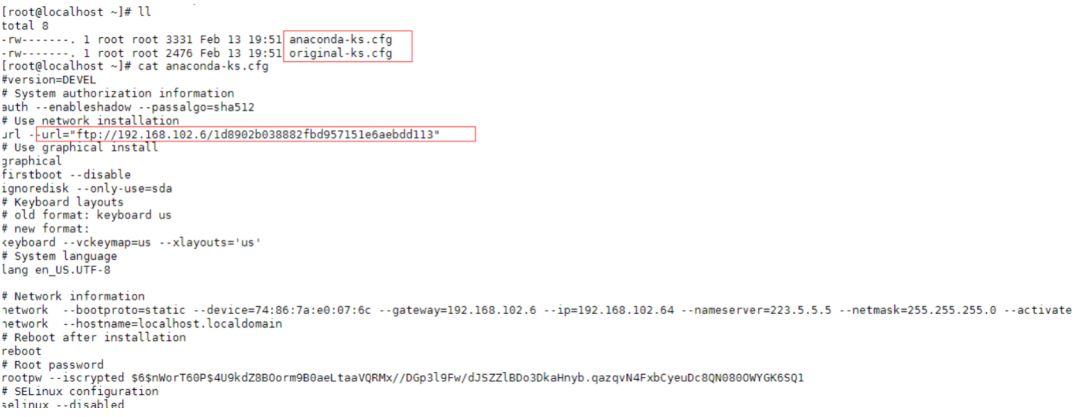

安装完成时，登录裸金属主机，可以看到cfg配置参数文件：
4.6 对裸金属主机进行全生命周期管理。
由上分析，ZStack裸金属管理服务具有以下功能优势：
首先可以为应用提供专属的物理服务器，保障核心应用的高性能和稳定性；
其次在操作过程中的各个服务可以进行独立部署，比如：PXE服务器，可满足多管理节点物理机高可用场景需求，彻底避免DHCP冲突，由于每个裸金属集群均可挂载独立的PXE服务器，避免单点故障，大幅提升部署效率，以及镜像仓库的独立部署。同时管理员可在UI界面上批量添加裸金属设备，包括：手动添加和模板文件导入两种方式，支持批量添加IPMI地址，高效部署裸金属集群，提升运维效率，而且支持自定义安装操作系统；
最后裸金属主机并不是独立的，它还支持扁平网络场景，同一个二层网络上的裸金属主机和云主机之间可互相访问，不需要通过网关进行路由，可以与企业自身业务紧密联合，发挥裸金属主机的优势。
借用ZStack官网上看到的一句话来说一下私有云裸金属的未来：
随着虚拟机技术的日趋成熟，虚拟机所带来的性能损耗会越来越少，一些基于性能考虑而选择裸金属的需要未来可能会越来越少。但在一些特殊场合，针对一些特殊设备如龙芯或其他不能虚拟化的设备中，云平台以裸金属形式纳管这些设备一定时间内还会长期存在。针对这种形式的裸金属设备，提供通用的管控接口，智能调度和状态监控也许是未来私有云裸金属管理方面发展的重点。
